마당서점의 물리적 모델링

한빛 아카데미에서 나온 박우창, 남송휘, 이현룡 지음, "MySQL로 배우는 데이터베이스 개론과 실습" 에 나오는 마당서점의 물리적 모델링으로 이큽립스에서 제공되는 ER Master 도구를 이용하여 작업을 해보았다.

firsterd.erm

0.04MB

이를 물리적 SQL 파일로 만들기 위해서는 이클립스에서 오른쪽 마우스를 클릭하여 아래 그림과 같이 "내보내기->DDL" 메뉴를 선택하면 데이터베이스 연동을 위한 sql 파일을 생성할 수 있다.

이를 이용하여 데이터베이스 테이블을 생성할 수 있다.

/* Drop Triggers */
DROP TRIGGER TRI_author_id;
DROP TRIGGER TRI_comment_id;
DROP TRIGGER TRI_tauthor_id;
DROP TRIGGER TRI_tcomment_id;
DROP TRIGGER TRI_topic_id;

/* Drop Tables */
DROP TABLE dormant CASCADE CONSTRAINTS;
DROP TABLE tcomment CASCADE CONSTRAINTS;
DROP TABLE twrite CASCADE CONSTRAINTS;
DROP TABLE tauthor CASCADE CONSTRAINTS;
DROP TABLE topic CASCADE CONSTRAINTS;

/* Drop Sequences */
DROP SEQUENCE SEQ_author_id;
DROP SEQUENCE SEQ_comment_id;
DROP SEQUENCE SEQ_tauthor_id;
DROP SEQUENCE SEQ_tcomment_id;
DROP SEQUENCE SEQ_topic_id;

/* Create Sequences */
CREATE SEQUENCE SEQ_tauthor_id INCREMENT BY 1 START WITH 1;
CREATE SEQUENCE SEQ_tcomment_id INCREMENT BY 1 START WITH 1;
CREATE SEQUENCE SEQ_topic_id INCREMENT BY 1 START WITH 1;

/* Create Tables */
CREATE TABLE dormant
(
	author_id number NOT NULL,
	created date NOT NULL,
	PRIMARY KEY (author_id)
);

CREATE TABLE tauthor
(
	id number NOT NULL,
	name varchar2(15) NOT NULL,
	introduction varchar2(100) NOT NULL,
	created date UNIQUE,
	PRIMARY KEY (id)
);

CREATE TABLE tcomment
(
	id number NOT NULL,
	description varchar2(4000) NOT NULL,
	created date NOT NULL,
	topic_id number NOT NULL,
	author_id number NOT NULL,
	PRIMARY KEY (id)
);

CREATE TABLE topic
(
	id number NOT NULL,
	title varchar2(30) NOT NULL,
	description varchar2(4000) NOT NULL,
	created date NOT NULL,
	PRIMARY KEY (id)
);

CREATE TABLE twrite
(
	author_id number NOT NULL,
	topic_id number NOT NULL,
	created date NOT NULL,
	PRIMARY KEY (author_id, topic_id)
);

/* Create Foreign Keys */
ALTER TABLE dormant
	ADD FOREIGN KEY (author_id)
	REFERENCES tauthor (id)
;

ALTER TABLE tcomment
	ADD FOREIGN KEY (author_id)
	REFERENCES tauthor (id)
;

ALTER TABLE twrite
	ADD FOREIGN KEY (author_id)
	REFERENCES tauthor (id)
;

ALTER TABLE tcomment
	ADD FOREIGN KEY (topic_id)
	REFERENCES topic (id)
;

ALTER TABLE twrite
	ADD FOREIGN KEY (topic_id)
	REFERENCES topic (id)
;

/* Create Triggers */
CREATE OR REPLACE TRIGGER TRI_author_id BEFORE INSERT ON author
FOR EACH ROW
BEGIN
	SELECT SEQ_author_id.nextval
	INTO :new.id
	FROM dual;
END;

/

CREATE OR REPLACE TRIGGER TRI_comment_id BEFORE INSERT ON comment
FOR EACH ROW
BEGIN
	SELECT SEQ_comment_id.nextval
	INTO :new.id
	FROM dual;
END;

/

CREATE OR REPLACE TRIGGER TRI_tauthor_id BEFORE INSERT ON tauthor
FOR EACH ROW
BEGIN
	SELECT SEQ_tauthor_id.nextval
	INTO :new.id
	FROM dual;
END;

/

CREATE OR REPLACE TRIGGER TRI_tcomment_id BEFORE INSERT ON tcomment
FOR EACH ROW
BEGIN
	SELECT SEQ_tcomment_id.nextval
	INTO :new.id
	FROM dual;
END;

/

CREATE OR REPLACE TRIGGER TRI_topic_id BEFORE INSERT ON topic
FOR EACH ROW
BEGIN
	SELECT SEQ_topic_id.nextval
	INTO :new.id
	FROM dual;
END;

/

firsterd.sql

0.00MB

나는 Erwin 프로그램의 사용에 제약이 있고, 이클립스에 익숙하여 쉽게 데이터베이스 테이블을 생성할 수 있기 때문에 이 방법을 사용하였다. 또한 Data Source Exploror를 같이 이용할 수 있는 장점이 있다.

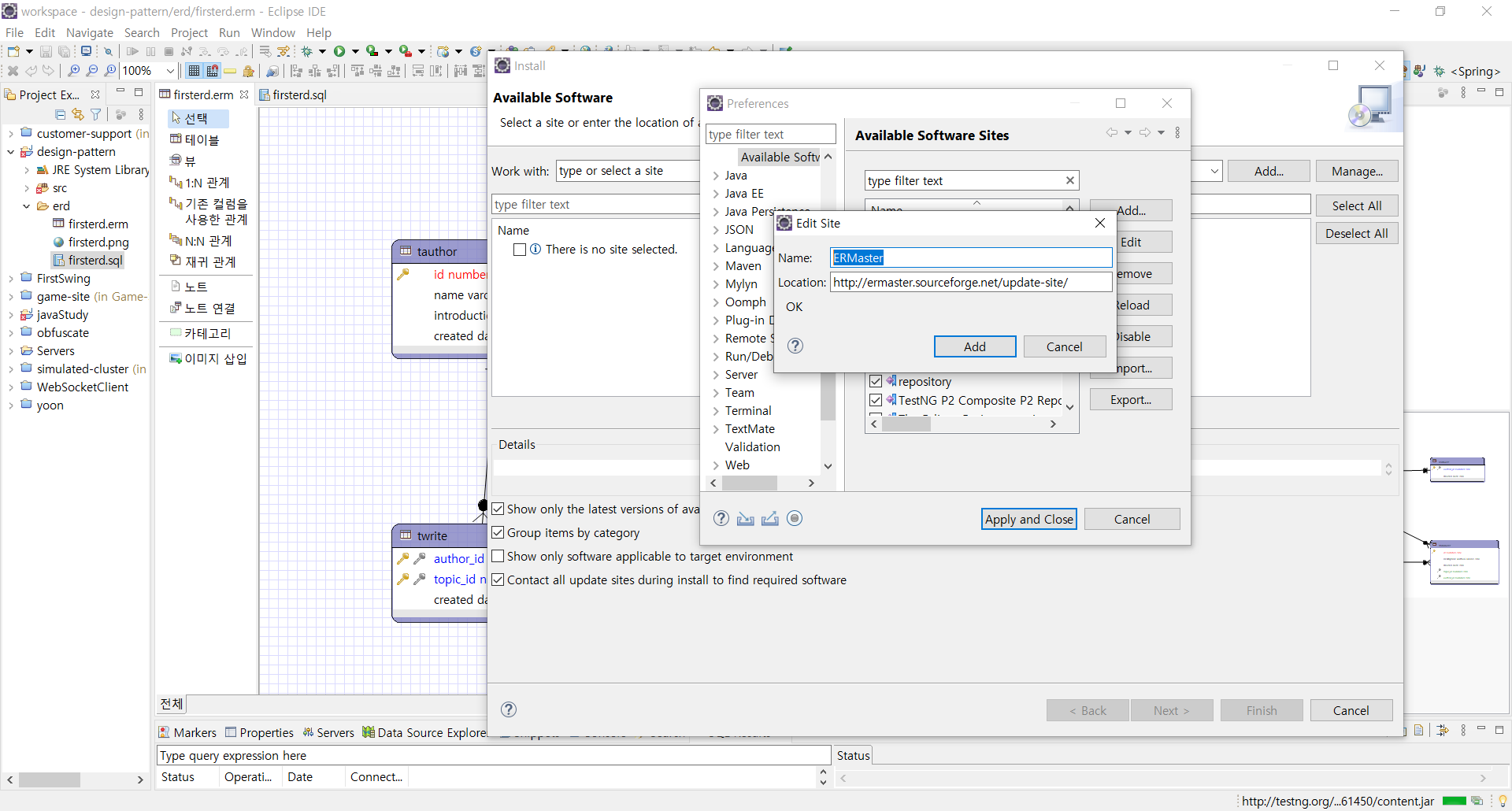

이클립스에서 ER Master를 설치하는 방법은 Help->Install New Software에서 다음과 같이 입력하여 설치를 한다.
